Introduction

Dans une partition de type NTFS (exclusivement), tout fichier peut contenir, en plus des données qui le constituent réellement, plusieurs "flux" d'informations ou "meta-données".
On retrouve ici le concept de fork utilisé dans les fichiers Macintosh.

Cette fonctionnalité est assez peu connue, et rarement employée pour l'instant (un fichier = un flux de données), avant tout pour des questions de compatibilité (partitions NTFS).
En effet, toute copie basique d'un fichier contenant des flux additionnels vers un support non NTFS (partition FAT, gravure de CD, ...) va entraîner la perte totale de ces flux et de leurs contenus respectifs. Seul le flux standard sera conservé.

Une autre raison de cette méconnaissance est due au fait qu'il existe très peu d'outils capables de traiter les informations de ces meta-données.

Les types de flux

On distingue 2 familles de flux en fonction de leurs noms.
Ce nom est une chaîne alphanumérique encadrée par le caractère : et suivie de la chaîne $DATA

:nom_du_flux:$DATA

Quand on manipule un nom de flux (voir plus bas), on omet les caractères : et la chaîne $DATA.

1. Les flux anonymes
   Le nom (externe) de ces flux est vide, si bien que leur nom (interne) est toujours le même, à savoir ::$DATA
   Par défaut, tout fichier en possède 3 :
   1. Les données du fichier
   2. Un flux descripteur de sécurité, qui n'est autre que la liste de contrôle d'accès (ACL) au fichier.
   3. Un flux d'identificateurs d'objets (je n'ai trouvé de définition tangible à ce sujet, même dans le MSDN)

2. Les flux nommés
   Ces flux sont identifiés par un nom (externe) non vide, de longueur quelconque

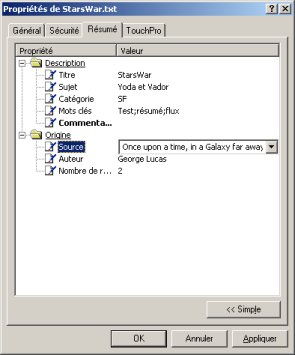

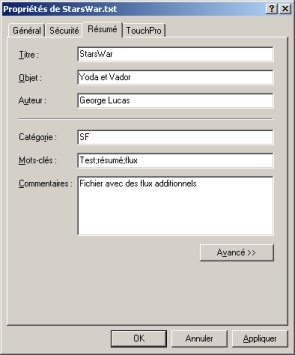

   Par exemple, les informations de Résumé, que l'on peut définir pour n'importe quel fichier, sont stockées dans 3 flux nommés

   Ces informations apparaissent dans l'explorateur quand on survole un fichier :


   Elles sont stockées dans 3 flux nommés :

   Informations résumées :	:#5SummaryInformation:$DATA
   Informations sur les propriétés multimédia :	:#5SebiesnrMkudrfcoIaamtykdDa:$DATA
   Informations résumées du document :	:#5DocumentSummaryInformation:$DATA

   la chaîne #5 représente en réalité le caractère non imprimable 0x05 (CTRL-E)

   De même, si on a demandé l'affichage des miniatures d'un dossier dans l'explorateur, un fichier image (bmp, jpeg, gif, ...) de ce dossier se voit doté d'un flux de nom #5Q30lsldxJoudresxAaaqpcawXc


Les flux possèdent également (en interne) un identificateur, qui correspond à leur rôle respectif :

Identificateur (nom symbolique)	Valeur	Rôle
BACKUP_DATA	1	Données standard
BACKUP_EA_DATA	2	Attributs étendus
BACKUP_SECURITY_DATA	3	Descripteur de sécurité
BACKUP_ALTERNATE_DATA	4	Données supplémentaires
BACKUP_LINK	5	Lien symbolique
BACKUP_PROPERTY_DATA	6	Données de propriétés
BACKUP_OBJECT_ID	7	Identificateur d'objets
BACKUP_REPARSE_DATA	8	Point de montage
BACKUP_SPARSE_BLOCK	9	Fichier clairsemé

le préfixe "BACKUP" qui apparaît dans ces noms tient au fait que les outils de sauvegarde (NTBACKUP p.ex.) sur bande magnétique ou sur disque copient également tous les flux.

Un fichier (texte ou autre), pour lequel on a défini un résumé, possèdera donc au moins 6 flux :

• 1 flux de données standard (BACKUP_DATA) = le contenu texte
• 3 flux de données supplémentaires (BACKUP_ALTERNATE_DATA) = le résumé
• 1 flux de descripteur de sécurité (BACKUP_SECURITY_DATA) = la liste de contrôle d'accès
• 1 flux d'identificateur d'objets (BACKUP_OBJECT_ID) = ?


Accès standard à un flux nommé depuis Windows

L'accès à un flux nommé s'effectue en donnant le nom du fichier d'origine suivi du caractère : suivi lui-même du nom du flux (sans :$DATA)

Création de flux

On peut créer un flux additionnel (contenant du texte) par exemple à l'aide de la commande echo :

 echo texte  > fichier:flux

Exemple :

C:\>echo La Guerre des Etoiles > d:\Starswar.txt [...] C:\>echo May the Force be with You > d:\Starswar.txt:Yoda C:\>echo You don't know the power of the dark side > d:\Starswar.txt:Vador

On a commencé par créer ici un fichier texte de 24 octets
(22 caractères imprimables, + 2 octets pour les codes Retour chariot/Ligne suivante) :



D:\>dir StarsWar.txt Le volume dans le lecteur D s'appelle W2K-240103 Le numéro de série du volume est 9CAE-D2BB Répertoire de D:\ 26/07/2003 12:39 24 StarsWar.txt 1 fichier(s) 24 octets 0 Rép(s) 399 929 344 octets libres

Puis on a ajouté les flux nommés "Yoda" et "Vador" au fichier texte "Starswar.txt"
Mais bien que l'on ait ajouté au fichier 66 caractères sous formes de flux additionnels, on ne voit aucun changement en ce qui concerne sa taille (seule la date du fichier a changé)

[...] 26/07/2003 12:59 24 StarsWar.txt 1 fichier(s) 24 octets 0 Rép(s) 399 912 960 octets libres

C'est du au fait que "dir" (comme la très grande majorité des commandes d'ailleurs) ne sait traiter que les flux anonymes standards.

Affichage de flux

Il existe très peu de moyens standards pour afficher le contenu d'un flux additionnels.
Seule la commande more, avec redirection, permet de le faire :

D:\>more < d:\Starswar.txt:Yoda May the Force be with You D:\>more < d:\Starswar.txt:Vador You don't know the power of the dark side

On peut appliquer cette méthode aux flux relatifs au résumé, mais le résultat n'est guère utilisable, car les textes sont soit au milieu d'informations binaires, et parfois en UNICODE :

D:\>more < d:\Starswar.txt:^ESummaryInformation (caractères non imprimables) Yoda et Vador (caractères non imprimables) StarsWar (caractères non imprimables) George Lucas (caractères non imprimables) ...

De plus, il n'existe sous Windows (toujours en standard) AUCUN outil capable de donner le nombre et les noms des flux contenus dans un fichier.

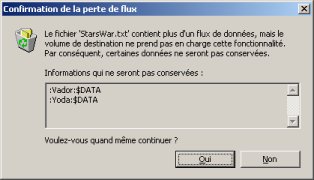

La seule occasion où l'on peut prendre connaissance de l'existence de flux additionnels est lors d'une copie du fichier depuis l'explorateur vers une autre partition de type non NTFS :
(dans l'exemple ci-dessous, on a voulu effectuer un "drag-and-drop" vers la partition C:, de type FAT)

Comment accéder aux flux (création, lecture, écriture...) par programmation

On vient de voir que la gestion des flux n'est pas des plus aisées.

Par exemple, il est impossible de copier un fichier dans le flux nommé d'un autre fichier par la commande copy :

D:\>echo essai>test.txt D:\>copy c:\boot.ini test.txt:boot Syntaxe du nom de fichier, de répertoire ou de volume incorrecte. 0 fichier(s) copié(s).

Il est cependant possible de le faire à l'aide de l'utilitaire cp.exe, fourni dans le NT Resource Kit de NT4.
Pour une raison inconnue, cet utilitaire a disparu du NT Resource Kit de Windows 2000.
Il fonctionne très bien sous Windows 2000 :

H:\NTRESKIT>cp c:\boot.ini d:\test.txt:boot c:\boot.ini => d:\test.txt:boot [ok] H:\NTRESKIT>more <d:\test.txt:boot [boot loader] timeout=15 default=multi(0)disk(0)rdisk(1)partition(1)\WINNT [operating systems] ...

Une application (écrite en n'importe quel langage : C, Delphi, Visual Basic,..) capable de gérer les flux devra faire appel aux 3 fonctions suivantes (documentées par Microsoft), qui font partie de la bibliothèque kernel32.dll :
fonction	rôle	syntaxes
BackupRead	Lecture d'un flux à partir d'un fichier déjà ouvert en lecture avec la fonction CreateFile La fonction retourne une valeur nulle en cas d'échec	C	BOOL BackupRead(    HANDLE hFile,    LPBYTE lpBuffer,    DWORD nNumberOfBytesToRead,    LPDWORD lpNumberOfBytesRead,    BOOL bAbort,    BOOL bProcessSecurity,    LPVOID* lpContext );
		Delphi	function BackupRead(    hFile: THandle;    lpBuffer: PByte;    nNumberOfBytesToRead: DWORD;    var lpNumberOfBytesRead: DWORD;    bAbort: BOOL;    bProcessSecurity: BOOL;    var lpContext: Pointer) : BOOL; stdcall;
		VB	Public Declare Function BackupRead Lib "kernel32" _ Alias "BackupRead" ( _    ByVal hFile As Long, _     lpBuffer As Byte, _    ByVal nNumberOfBytesToRead As Long,  _     lpNumberOfBytesRead As Long, _    ByVal bAbort As Long, _    ByVal bProcessSecurity As Long, _     lpContext As Any) _ As Long
BackupWrite	Écriture d'un flux à partir d'un fichier déjà ouvert en écriture avec la fonction CreateFile La fonction retourne une valeur nulle en cas d'échec	C	BOOL BackupWrite(    HANDLE hFile,    LPBYTE lpBuffer,    DWORD nNumberOfBytesToWrite,    LPDWORD lpNumberOfBytesWritten,    BOOL bAbort,    BOOL bProcessSecurity,    LPVOID* lpContext );
		Delphi	function BackupWrite(    hFile: THandle;    lpBuffer: PByte;    nNumberOfBytesToWrite: DWORD;    var lpNumberOfBytesWritten: DWORD;    bAbort,    bProcessSecurity: BOOL;    var lpContext: Pointer) : BOOL; stdcall;
		VB	Public Declare Function BackupWrite Lib "kernel32" _ Alias "BackupWrite" ( _    ByVal hFile As Long, _    lpBuffer As Byte, _    ByVal nNumberOfBytesToWrite As Long, _    lpNumberOfBytesWritten As Long, _    ByVal bAbort As Long, _    ByVal bProcessSecurity As Long, _    lpContext As Long) _ As Long
BackupSeek	Positionnement à un emplacement précis dans le fichier. Sert aussi à atteindre le flux suivant. La fonction retourne une valeur nulle en cas d'échec	C	BOOL BackupSeek(    HANDLE hFile,    DWORD dwLowBytesToSeek,    DWORD dwHighBytesToSeek,    LPDWORD lpdwLowByteSeeked,    LPDWORD lpdwHighByteSeeked,    LPVOID* lpContext );
		Delphi	function BackupSeek(    hFile: THandle;    dwLowBytesToSeek,    dwHighBytesToSeek: DWORD;    var lpdwLowByteSeeked,    lpdwHighByteSeeked: DWORD;    lpContext: Pointer) : BOOL; stdcall;
		VB	Public Declare Function BackupSeek Lib "kernel32" _ Alias "BackupSeek" ( _    ByVal hFile As Long, _    ByVal dwLowBytesToSeek As Long, _    ByVal dwHighBytesToSeek As Long, _     lpdwLowByteSeeked As Long, _     lpdwHighByteSeeked As Long, _     lpContext As Long) _ As Long
L'application devra également faire appel aux fonctions habituelles d'ouverture et fermeture de fichier, contenues également dans kernel32.dll :
fonction	rôle	syntaxes
CreateFile	Création ou ouverture d'un fichier, dossier, ... La fonction retourne le handle en cas de succès, ou la valeur INVALID_HANDLE_VALUE en cas d'échec	C	HANDLE CreateFile(    LPCTSTR lpFileName,    DWORD dwDesiredAccess,    DWORD dwShareMode,    LPSECURITY_ATTRIBUTES lpSecurityAttributes,    DWORD dwCreationDisposition,    DWORD dwFlagsAndAttributes,    HANDLE hTemplateFile );
		Delphi	function CreateFile(    lpFileName: PChar;    dwDesiredAccess,    dwShareMode: DWORD;    lpSecurityAttributes: PSecurityAttributes;    dwCreationDisposition,    dwFlagsAndAttributes: DWORD;    hTemplateFile: THandle) : THandle; stdcall;
		VB	Public Declare Function CreateFile Lib "kernel32" _ Alias "CreateFileA" ( _    ByVal lpFileName As String, _    ByVal dwDesiredAccess As Long, _    ByVal dwShareMode As Long, _    lpSecurityAttributes As SECURITY_ATTRIBUTES, _    ByVal dwCreationDisposition As Long, _    ByVal dwFlagsAndAttributes As Long, _    ByVal hTemplateFile As Long) _ As Long
CloseHandle	Fermeture d'un fichier, dossier, ... ouvert avec CreateFile La fonction retourne une valeur nulle en cas d'échec	C	BOOL CloseHandle(    HANDLE hObject );
		Delphi	function CloseHandle(    hObject: THandle) : BOOL; stdcall;
		VB	Public Declare Function CloseHandle Lib "kernel32" _ Alias "CloseHandle" ( _    ByVal hObject As Long) _ As Long
Structures
WIN32_STREAM_ID	Structure d'identifiant de flux	C	typedef struct _WIN32_STREAM_ID {    DWORD dwStreamId;    DWORD dwStreamAttributes;    LARGE_INTEGER Size;    DWORD dwStreamNameSize;    WCHAR cStreamName[ANYSIZE_ARRAY]; } WIN32_STREAM_ID, *LPWIN32_STREAM_ID;
		Delphi	_WIN32_STREAM_ID = record    dwStreamId: DWORD;    dwStreamAttributes: DWORD;    Size: TLargeInteger;    dwStreamNameSize: DWORD;    cStreamName: array[0..0] of WCHAR; end;
		VB	Public Type WIN32_STREAM_ID     dwStreamId As Long    dwStreamAttributes As Long    dwStreamSizeLow As Long    dwStreamSizeHigh As Long    dwStreamNameSize As Long    cStreamName As Byte End Type
SECURITY_ATTRIBUTES	Structure contenant un descripteur de sécurité	C	typedef struct _SECURITY_ATTRIBUTES {    DWORD nLength;    LPVOID lpSecurityDescriptor;    BOOL bInheritHandle; } SECURITY_ATTRIBUTES, *PSECURITY_ATTRIBUTES;
		Delphi	_SECURITY_ATTRIBUTES = record    nLength: DWORD;    lpSecurityDescriptor: Pointer;    bInheritHandle: BOOL; end;
		VB	Public Type SECURITY_ATTRIBUTES    nLength As Long    lpSecurityDescriptor As Long    bInheritHandle As Long End Type

Ces fonctions backupread, backupwrite et backupseek sont utilisées par exemple par l'outil de sauvegarde / restauration NTBACKUP.EXE, lequel conserve l'intégralité des meta-données de flux.

Paramètres transmis :

Nom	rôle	valeurs
hFile	handle pointant vers un fichier ou dossier. Il est obtenu par appel de la fonction CreateFile
lpBuffer	pointeur vers un buffer recevant (lecture) ou contenant (écriture) les données
nNumberOfBytesToRead	taille du buffer à lire en octets. Doit être supérieure ou égale à la taille de la structure WIN32_STREAM_ID
lpNumberOfBytesRead	pointeur vers une variable recevant le nombre d'octets lus
nNumberOfBytesToWrite	taille du buffer à écrire en octets. Doit être supérieure ou égale à la taille de la structure WIN32_STREAM_ID
lpNumberOfBytesWritten	pointeur vers une variable recevant le nombre d'octets écrits
dwLowBytesToSeek	partie basse du nombre d'octets à atteindre	valeur maximum possible afin d'atteindre le flux suivant
dwHighBytesToSeek	partie haute du nombre d'octets à atteindre	valeur maximum possible afin d'atteindre le flux suivant
lpdwLowByteSeeked	partie basse du nombre d'octets atteints
lpdwHighByteSeeked	partie haute du nombre d'octets atteints
bAbort	indicateur de fin de lecture ou écriture du flux	false, puis true pour terminer
bProcessSecurity	indicateur de copie de la liste de contrôle d'accès (ACL)	true
lpContext	pointeur vers une variable qui reçoit un pointeur interne aux fonctions backup	null / nil / 0 avant le 1er appel, et ne doit pas être modifié ensuite
lpFileName	pointeur vers une chaîne ASCIIZ contenant le nom du fichier du dossier
dwDesiredAccess	type d'accès au fichier	en lecture :    GENERIC_READ en écriture :    GENERIC_WRITE or WRITE_OWNER or WRITE_DAC
dwShareMode	mode de partage du fichier	en lecture :    FILE_SHARE_READ en écriture :    FILE_SHARE_WRITE
lpSecurityAttributes	pointeur vers une structure SECURITY_ATTRIBUTES	null / nil / 0
dwCreationDisposition	action à entreprendre suivant l'existence du fichier	en lecture :    OPEN_EXISTING en écriture :    CREATE_ALWAYS
dwFlagsAndAttributes	attributs du fichier	FILE_FLAG_BACKUP_SEMANTICS
hTemplateFile	handle vers un fichier modèle	null / 0 / 0
dwStreamId	type de flux	BACKUP_DATA Données standard BACKUP_EA_DATA Attributs étendus BACKUP_SECURITY_DATA Descripteur de sécurité BACKUP_ALTERNATE_DATA Flux de données supplémentaires BACKUP_LINK Lien symbolique BACKUP_PROPERTY_DATA Données de propriétés BACKUP_OBJECT_ID Identificateurs d'objets BACKUP_REPARSE_DATA Points de montage BACKUP_SPARSE_BLOCK Fichier clairsemé.
dwStreamAttributes	attributs supplémentaires de flux	STREAM_MODIFIED_WHEN_READ Le flux contient des données modifiées par la lecture STREAM_CONTAINS_SECURITY Le flux contient des données de sécurité
Size ou (en VB) dwStreamSizeLow dwStreamSizeHigh	taille des données en octets
dwStreamNameSize	longueur du nom du flux (cas de flux nommés)
cStreamName	chaîne UNICODE contenant le nom du flux

Principe d'utilisation

• Lecture de flux
  • Attribution des privilèges SE_RESTORE_NAME et SE_BACKUP_NAME au processus (avec AdjustTokenPrivileges).
  • Ouverture du fichier en lecture avec CreateFile
  • Initialisation de lpContext à zéro (nil,null) et de bAbort à false
  • Boucle
    • Appel de BackupRead pour lecture de WIN32_STREAM_ID uniquement (sans le nom)
    • Examen de la longueur du nom de flux
    • Si OK, nouvel appel de BackupRead pour lecture du nom du flux
    • Si OK, nouvel appel de BackupRead pour lecture des données
    • Appel de BackupSeek pour atteindre le flux suivant
    • Si OK, continuation de la boucle
  • bAbort à true puis appel final de BackupRead
  • fermeture du fichier avec CloseHandle
  • Restauration des privilèges.

• Écriture de flux
  • Attribution des privilèges SE_RESTORE_NAME et SE_BACKUP_NAME au processus (avec AdjustTokenPrivileges).
  • Ouverture du fichier en écriture avec CreateFile
  • Initialisation de lpContext à zéro (nil,null) et de bAbort à false
  • Boucle
    • Constitution dans le buffer de WIN32_STREAM_ID suivi des données
    • Appel de BackupWrite pour écriture du flux complet
    • Si d'autres flux à ajouter, continuation de la boucle
  • bAbort à true puis appel final de BackupWrite
  • fermeture du fichier avec CloseHandle
  • Restauration des privilèges.


Outils externes

Comme cela a déjà été évoqué plus haut, il existe très peu d'outils capables de gérer les flux.
On peut recenser :

• Streams (SysInternals) Freeware
  Mode console
  Il se limite à :
  • énumérer les fichiers ou dossiers contenant des flux nommés depuis un dossier donné.
  • énumérer les noms des flux nommés d'un fichier ou dossier, ainsi que leur taille:

  Streams v1.3 - Enumerate alternate NTFS data streams Copyright (C) 1999-2001 Mark Russinovich Sysinternals - www.sysinternals.com d:\\cipher.txt: :♣DocumentSummaryInformation:$DATA 120 :♣SebiesnrMkudrfcoIaamtykdDa:$DATA 120 :♣SummaryInformation:$DATA 184 :{4c8cc155-6c1e-11d1-8e41-00c04fb9386d}:$DATA 0 d:\\hosts: :♣SebiesnrMkudrfcoIaamtykdDa:$DATA 120 :♣SummaryInformation:$DATA 172 :{4c8cc155-6c1e-11d1-8e41-00c04fb9386d}:$DATA 0 d:\\StarsWar.txt: :Vador:$DATA 44 :Yoda:$DATA 28 ...

  Cet outil fait appel à la fonction non documentée NtQueryInformationFile (et non pas BackupRead)

• LADS (Frank Heyne Sofware) Freeware
  Mode console
  Analogue au précédent.
  Il énumère les fichiers contenant des flux nommés depuis un dossier donné.

  LADS - Freeware version 3.21 (C) Copyright 1998-2003 Frank Heyne Software (http://www.heysoft.d This program lists files with alternate data streams (ADS) Use LADS on your own risk! Scanning directory d:\ size ADS in file ---------- --------------------------------- 120 d:\cipher.txt:♣DocumentSummaryInformation 120 d:\cipher.txt:♣SebiesnrMkudrfcoIaamtykdDa 184 d:\cipher.txt:♣SummaryInformation 0 d:\cipher.txt:{4c8cc155-6c1e-11d1-8e41-00c04fb9386d} 120 d:\hosts:♣SebiesnrMkudrfcoIaamtykdDa 172 d:\hosts:♣SummaryInformation 0 d:\hosts:{4c8cc155-6c1e-11d1-8e41-00c04fb9386d} 44 d:\StarsWar.txt:Vador 28 d:\StarsWar.txt:Yoda ...

• StreamDir (Texas Imperial Software) Freeware
  Mode console
  Analogue au précédents.
  Il énumère les fichiers contenant des flux nommés depuis un dossier donné.

  d:\cipher.txt:♣DocumentSummaryInformation:$DATA - 120 bytes d:\cipher.txt:♣SebiesnrMkudrfcoIaamtykdDa:$DATA - 120 bytes d:\cipher.txt:♣SummaryInformation:$DATA - 184 bytes d:\cipher.txt:{4c8cc155-6c1e-11d1-8e41-00c04fb9386d}:$DATA - 0 bytes d:\hosts:♣SebiesnrMkudrfcoIaamtykdDa:$DATA - 120 bytes d:\hosts:♣SummaryInformation:$DATA - 172 bytes d:\hosts:{4c8cc155-6c1e-11d1-8e41-00c04fb9386d}:$DATA - 0 bytes d:\StarsWar.txt:Vador:$DATA - 44 bytes d:\StarsWar.txt:Yoda:$DATA - 28 bytes ...

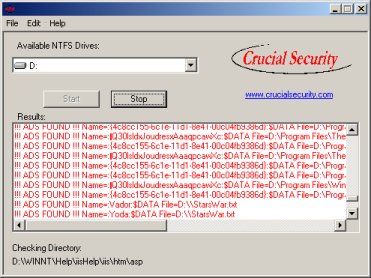

• CrucialADS (Crucial Security) Freeware
  Il est doté d'une interface graphique.
  Il n'autorise que l'exploration récursive d'un dossier.
  Son ordre d'exploration est assez étrange.
  Il ne donne pas la taille des flux



Outils JCB

Devant cette rareté d'outils, et la pauvreté des fonctionnalités des outils existants, j'ai écrit 2 logiciels :

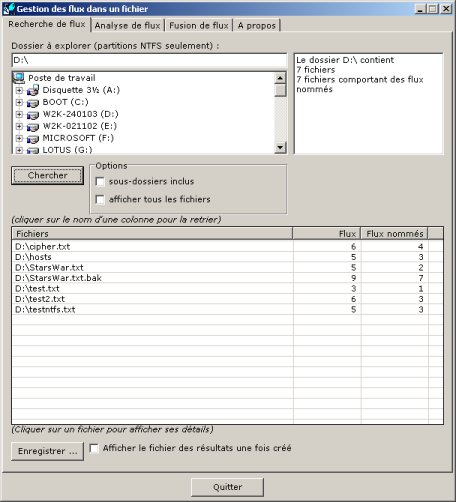

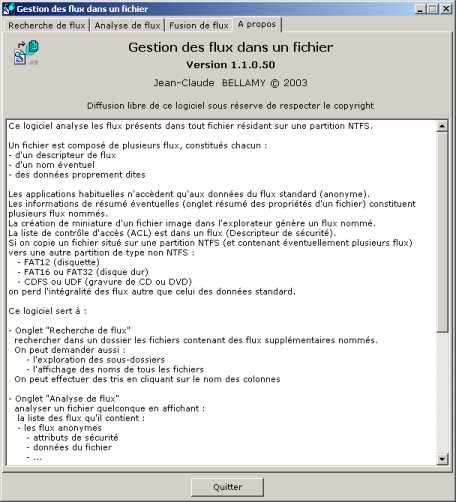

• ShowStream
  Application avec interface graphique, capable de :
  • Rechercher les fichiers contenant des flux multiples dans un dossier donné (récursivité possible)

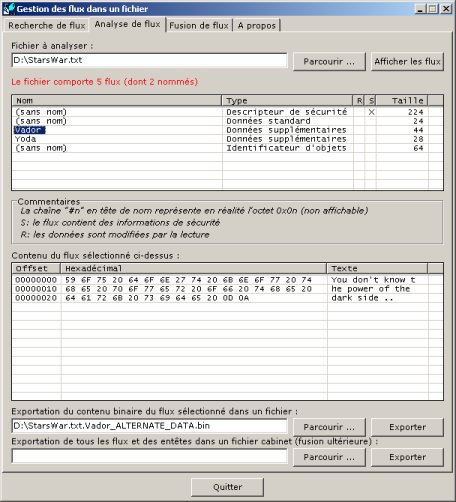

  • Analyser tous les flux d'un fichier, avec affichage du contenu en hexadécimal
  • Copie des flux dans plusieurs fichiers élémentaires
  • Création d'un fichier cabinet (.cab) contenant sous forme séparée tous les flux d'un fichier

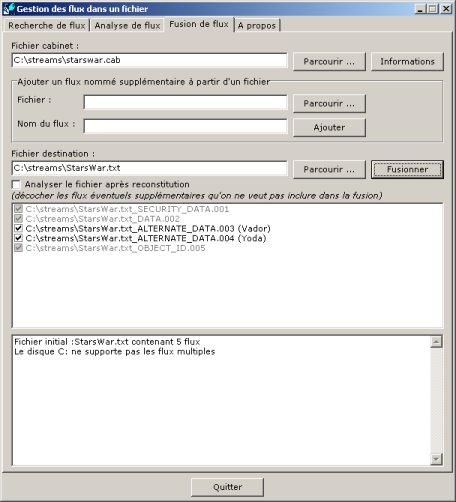

  • Reconstitution d'un fichier avec tous ses flux à partir d'un fichier cabinet précédemment créé.
    Cela permet de copier sur n'importe quel support (partiton FAT, CDROM,..) un fichier provenant d'une partition NTFS, puis de le restaurer sur une partition NTFS en conservant l'intégralité des flux supplémentaires (résumé, ACL, ..)

• CmdStream
  Application en mode console reprenant les fonctionnalités suivantes de ShowStream :
  • Création d'un fichier cabinet (.cab) contenant sous forme séparée tous les flux d'un fichier
  • Reconstitution d'un fichier avec tous ses flux à partir d'un fichier cabinet précédemment créé.
Cela permet de créer facilement des scripts (.bat ou .cmd) de sauvegarde de fichiers sur des supports quelconques (FAT,CDROM,..) et les restaurations correspondantes.


Grâce à ces outils, on peut désormais copier des fichiers d'une partition NTFS vers n'importe quel support (FAT, CDROM, disquette,...), sans perte d'informations telles que :    - résumé    - liste de contrôle d'accès


• Téléchargements

ShowStream

Il se présente sous la forme d'une boite de dialogue à 4 onglets :

Nom	Aspect	Fonctions
Recherche de flux		Effectue une recherche dans le dossier spécifié de tous les fichiers contenant des flux nommés. La partition sélectionnée doit être de type NTFS     La recherche peut être récursive. (exploration des sous-dossiers) (On peut aussi rechercher tous les fichiers)   La liste résultat peut être enregistrée dans un fichier texte (avec tabulations) pouvant être ouvert sous Excel
Analyse de flux		Analyse un fichier (de type quelconque) et indique combien il comporte de flux, nommés ou non. La partition du fichier à analyser doit être de type NTFS La liste des flux est affichée, avec respectivement : - leurs noms (le suffixe :$DATA est omis) - leurs types - des indicateurs éventuels - leur taille en octets       Le contenu hexadécimal du flux sélectionné dans la liste précédente est affiché.   On peut exporter le contenu du flux sélectionné dans un fichier quelconque (un nom par défaut est suggéré). On peut aussi exporter l'intégralité des flux dans un fichier "cabinet" (extension .cab), sur une partition de type quelconque, en vue d'une fusion ultérieure.
Fusion de flux		Reconstitue un fichier avec l'intégralité de ses flux à partir d'un fichier cabinet (.cab) précédemment généré. Il est possible d'ajouter au fichier qui sera reconstitué un flux supplémentaire nommé, à partir d'un fichier quelconque et d'un nom de flux arbitraire. Le fichier qui sera reconstitué doit appartenir à une partition de type NTFS On peut décider de ne pas incorporer certains flux nommés, en décochant les cases associées.     Un journal des opérations est affiché, avec remarques ou messages d'erreur éventuels.
A propos		Affiche la version du logiciel ainsi qu'un un aide-mémoire.

CmdStream

C'est une application en mode console (sans interface), destinée à être utilisée essentiellement dans un fichier de commandes (.bat ou .cmd).
Elle est entièrement compatible avec ShowStream.

Elle est destinée à :

• extraire tous les flux d'un fichier d'une partition NTFS en les stockant dans un fichier cabinet (.cab) pouvant être stocké n'importe où (FAT, disquette, CDROM,...)
• reconstituer le fichier initial sur une partition NTFS à partir d'un fichier cabinet créé précédemment.
• afficher la liste de tous les flux d'un fichier d'une partition NTFS
• afficher la liste de tous les fichiers contenus dans un fichier cabinet créé précédemment.

Syntaxe :   CmdStream [/v] <commande> <fichier> [<dossier>] Paramètres :   /v : Spécifie que CMDSTREAM doit être exécuté en mode bavard (facultatif)   <commande> :   /e : Extraction des flux d'un fichier quelconque qui seront        stockés dans un nouveau fichier cabinet (extension .cab)   /r : Recréation d'un fichier et de ses flux à partir        d'un fichier cabinet.   <fichier> :        (/e) : Nom d'un fichier dont on doit extraire les flux.               La partition de ce fichier doit être de type NTFS.        (/r) : Nom d'un fichier cabinet (extension .cab) généré précédemment               à l'aide des programmes "CmdStream" ou "ShowStream".   <dossier> :        (/e) : Nom du dossier recevant le fichier cabinet.               Ce dossier sera créé s'il n'existe pas.        (/r) : Nom du dossier recevant le fichier à reconstituer.               La partition de ce dossier doit être de type NTFS.               Ce dossier sera créé s'il n'existe pas.   Si <dossier> est omis, le logiciel se limite alors à afficher :        (/e) : les noms des flux contenus dans le fichier.        (/r) : les noms des fichiers contenus dans le fichier cabinet.

Exemples :

Extraction des flux d'un fichier et création de fichier cabinet :

H:\JCBtools>CmdStream /v /e d:\StarsWar.txt c:\test Dossier c:\test\ créé +---+-----------------------------------------+--------------+----------+-----+ | N°|Nom du flux                              |Type de flux  | Taille   |Attr.| +---+-----------------------------------------+--------------+----------+-----+ |  1|(sans nom)                               |SECURITY_DATA |       140| S   | |  2|(sans nom)                               |DATA          |        23|     | |  3|#5DocumentSummaryInformation             |ALTERNATE_DATA|       120|     | |  4|#5SebiesnrMkudrfcoIaamtykdDa             |ALTERNATE_DATA|       192|     | |  5|#5SummaryInformation                     |ALTERNATE_DATA|       260|     | |  6|movies                                   |ALTERNATE_DATA|        23|     | |  7|Vador                                    |ALTERNATE_DATA|        44|     ... Le fichier d:\StarsWar.txt contient 7 flux nommé(s) Création fichier cabinet c:\test\StarsWar.txt.cab Création des fichiers temporaires :  c:\test\StarsWar.txt_SECURITY_DATA.001  c:\test\StarsWar.txt_SECURITY_DATA.001.hdr ... Exportation totale réalisée dans un fichier cabinet c:\test\StarsWar.txt.cab Suppression des fichiers temporaires :  c:\test\StarsWar.txt_SECURITY_DATA.001  c:\test\StarsWar.txt_SECURITY_DATA.001.hdr ...

Extraction des flux de tous les fichiers .txt d'un dossier et création des fichiers cabinets correspondants :

H:\JCBtools>for %F in (d:\*.txt) do CmdStream /e c:\dirtest H:\JCBtools>CmdStream /e d:\cipher.txt c:\dirtest H:\JCBtools>CmdStream /e d:\date.txt c:\dirtest H:\JCBtools>CmdStream /e d:\dumpip.txt c:\dirtest H:\JCBtools>CmdStream /e d:\gpresult.txt c:\dirtest ... H:\JCBtools>CmdStream /e d:\listproc.txt c:\dirtest H:\JCBtools>CmdStream /e d:\StarsWar.txt c:\dirtest ...


Liste des flux d'un fichier :

H:\JCBtools>CmdStream /e d:\StarsWar.txt +---+-----------------------------------------+--------------+----------+-----+ | N°|Nom du flux                              |Type de flux  | Taille   |Attr.| +---+-----------------------------------------+--------------+----------+-----+ |  1|(sans nom)                               |SECURITY_DATA |       140| S   | |  2|(sans nom)                               |DATA          |        23|     | |  3|#5DocumentSummaryInformation             |ALTERNATE_DATA|       120|     | |  4|#5SebiesnrMkudrfcoIaamtykdDa             |ALTERNATE_DATA|       192|     | |  5|#5SummaryInformation                     |ALTERNATE_DATA|       260|     | |  6|movies                                   |ALTERNATE_DATA|        23|     | |  7|Vador                                    |ALTERNATE_DATA|        44|     | |  8|Yoda                                     |ALTERNATE_DATA|        28|     | |  9|{4c8cc155-6c1e-11d1-8e41-00c04fb9386d}   |ALTERNATE_DATA|         0|     | | 10|(sans nom)                               |OBJECT_ID     |        64|     | +---+-----------------------------------------+--------------+----------+-----+ Légende :  R : Les données sont modifiées par la lecture  S : Le flux contient des informations de sécurité Le fichier d:\StarsWar.txt contient 7 flux nommé(s)

Recréation d'un fichier et de ses flux à partir d'un fichier cabinet :

H:\JCBtools>CmdStream /v /r C:\test\StarsWar.txt.cab d:\teststream Fichier initial :StarsWar.txt contenant 10 flux +---+-----------------------------------------+--------------+ | N°|Nom du flux                              |Type de flux  | +---+-----------------------------------------+--------------+ | 1|(sans nom)                                |SECURITY_DATA | | 2|(sans nom)                                |DATA          | | 3|#5DocumentSummaryInformation              |ALTERNATE_DATA| | 4|#5SebiesnrMkudrfcoIaamtykdDa              |ALTERNATE_DATA| | 5|#5SummaryInformation                      |ALTERNATE_DATA| | 6|movies                                    |ALTERNATE_DATA| | 7|Vador                                     |ALTERNATE_DATA| | 8|Yoda                                      |ALTERNATE_DATA| | 9|{4c8cc155-6c1e-11d1-8e41-00c04fb9386d}    |ALTERNATE_DATA| | 10|(sans nom)                               |OBJECT_ID     | +---+-----------------------------------------+--------------+ Fusion flux n°  1 OK Fusion flux n°  2 OK ... Fusion flux n° 10 OK Fusion opérée dans le fichier d:\teststream\StarsWar.txt

Recréation des fichiers et de leurs flux à partir de tous les fichiers cabinets d'un dossier :

H:\JCBtools>for %F in (c:\dirtest\*.cab) do CmdStream /r %F h:\streamstxt H:\JCBtools>CmdStream /r c:\dirtest\gpresult.txt.cab h:\streamstxt H:\JCBtools>CmdStream /r c:\dirtest\listproc.txt.cab h:\streamstxt ... H:\JCBtools>CmdStream /r c:\dirtest\cipher.txt.cab h:\streamstxt H:\JCBtools>CmdStream /r c:\dirtest\date.txt.cab h:\streamstxt H:\JCBtools>CmdStream /r c:\dirtest\dumpip.txt.cab h:\streamstxt H:\JCBtools>CmdStream /r c:\dirtest\StarsWar.txt.cab h:\streamstxt ...

Liste des fichiers contenus dans un fichier cabinet :

H:\JCBtools>CmdStream /r C:\test\StarsWar.txt.cab Fichier d'origine "StarsWar.txt" contenant 10 flux :   1 : SECURITY_DATA   2 : DATA   3 : ALTERNATE_DATA   4 : ALTERNATE_DATA   5 : ALTERNATE_DATA   6 : ALTERNATE_DATA   7 : ALTERNATE_DATA   8 : ALTERNATE_DATA   9 : ALTERNATE_DATA  10 : OBJECT_ID

Téléchargements

Téléchargement de streams.zip (530 ko) contenant :

• ShowStream.exe
• CmdStream.exe

Après décompression, aucune installation n'est à effectuer, les programmes sont directement utilisables (sous un compte administrateur).

L'utilisation de ces logiciels est libre et gratuite, sous réserve de respecter le copyright.
